Oddymianie klatek schodowych i dróg ewakuacyjnych jest jednym z najważniejszych elementów ochrony przeciwpożarowej w budynkach wielokondygnacyjnych. Jego głównym celem jest zapewnienie bezpieczeństwa ludzi, umożliwienie sprawnej ewakuacji oraz wsparcie działań ratowniczych w przypadku pożaru. Dobrze zaprojektowany system oddymiania ogranicza ryzyko zatrucia toksycznymi gazami, poprawia widoczność na drogach ewakuacyjnych i minimalizuje straty materialne.
Dlaczego oddymianie klatek schodowych jest niezbędne?

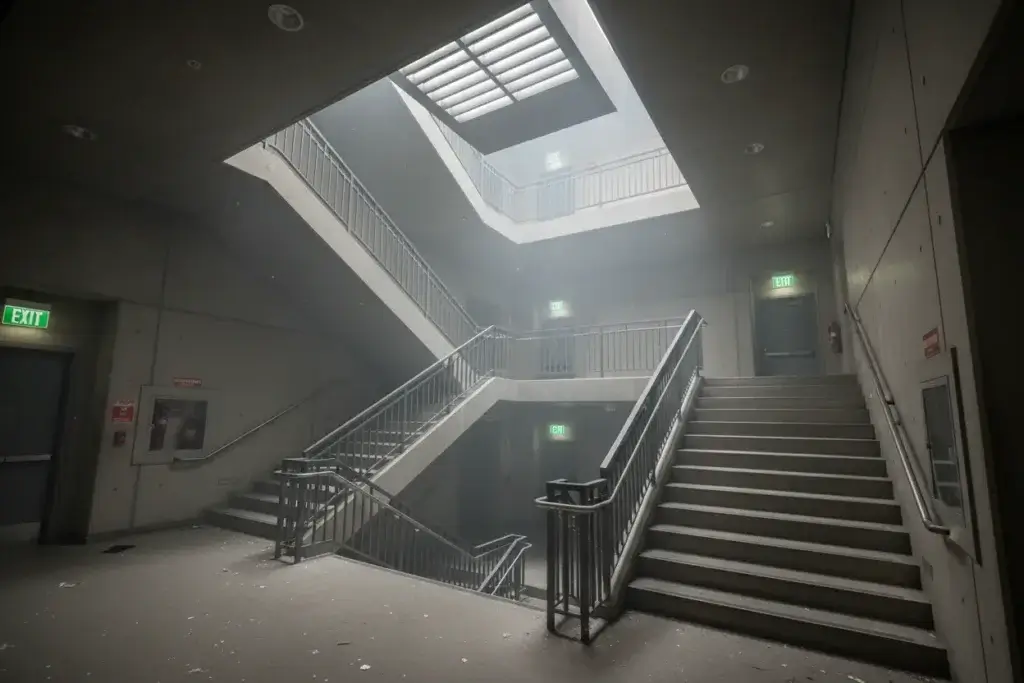

Podczas pożaru dym i gorące gazy pożarowe mogą wypełniać pionowe drogi ewakuacyjne, takie jak klatki schodowe czy szyby windowe, blokując bezpieczne wyjście z budynku. Trujące związki chemiczne powstałe w procesie spalania stanowią poważne zagrożenie dla zdrowia i życia. System oddymiania skutecznie odprowadza dym na zewnątrz, umożliwiając ewakuację i działanie służb ratowniczych.
Zgodnie z przepisami prawa budowlanego i wytycznymi CNBOP-PIB, każda wielokondygnacyjna klatka schodowa, przedsionek przeciwpożarowy i droga ewakuacyjna w budynkach wysokich powinna być wyposażona w urządzenia zapobiegające zadymieniu.
Rodzaje systemów oddymiania
Systemy oddymiania można podzielić na trzy główne typy, w zależności od technologii i sposobu działania:

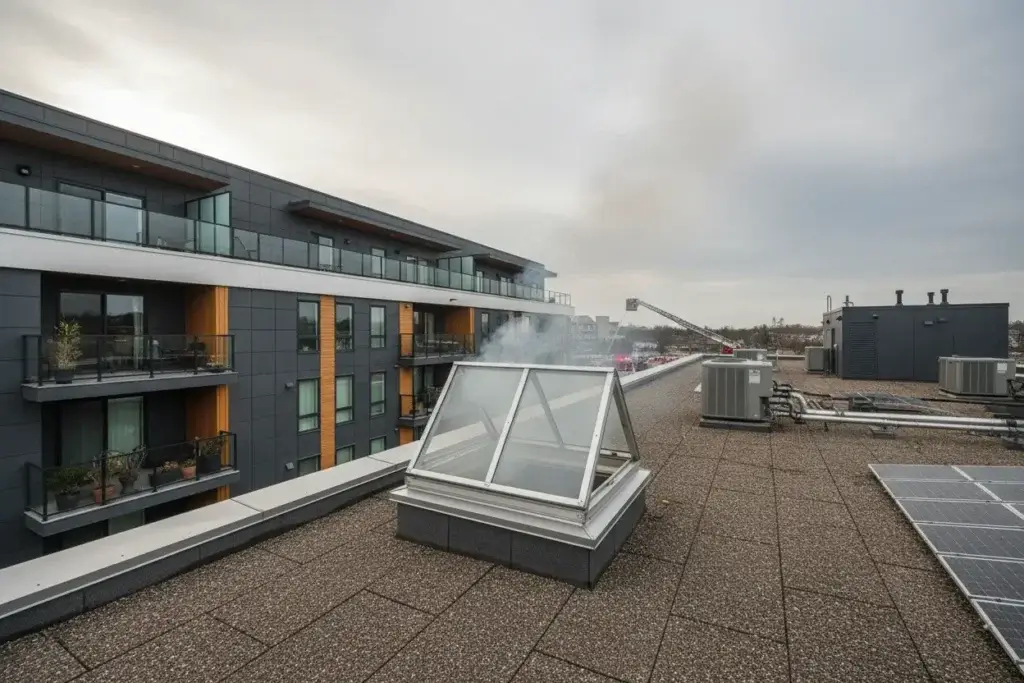

Oddymianie grawitacyjne
Oddymianie grawitacyjne wykorzystuje naturalny ciąg termiczny, gorące gazy unoszą się ku górze i są odprowadzane przez klapy dachowe lub ścienne, a świeże powietrze napływa przez otwory dolne. System ten nie wymaga zasilania podczas działania, jest prosty i ekonomiczny, sprawdza się w niskich budynkach do 5 kondygnacji.
Zalety:
- Niezawodne przy sprzyjających warunkach atmosferycznych
- Niskie koszty eksploatacji
- Prosta konstrukcja i łatwa konserwacja
Ograniczenia:
- Skuteczność zależna od temperatury i siły wiatru
- Nieodpowiedni dla budynków wysokich i o skomplikowanej architekturze

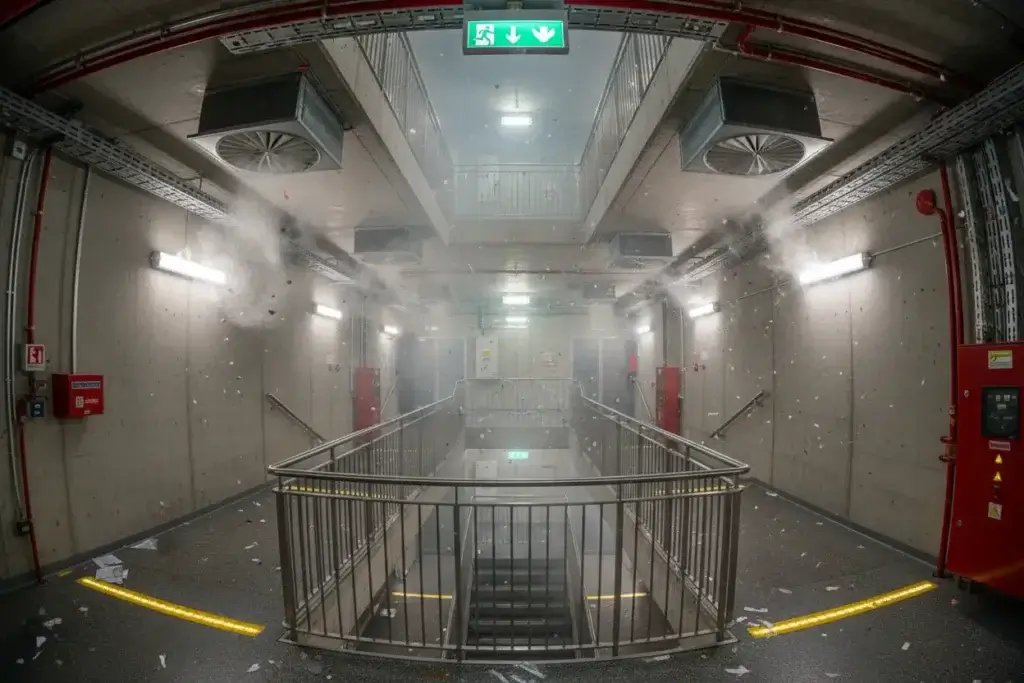

Oddymianie mechaniczne
W systemach mechanicznych wentylatory nawiewają powietrze na najniższym poziomie klatki schodowej, wypychając dym przez klapy odciągowe. System działa niezależnie od warunków atmosferycznych i umożliwia pełną kontrolę przepływu powietrza, co czyni go idealnym dla budynków średniej wysokości lub obiektów o złożonym układzie architektonicznym.
Zalety:
- Stabilny przepływ dymu niezależnie od wiatru i temperatury
- Możliwość regulacji wydajności wentylatora
- Wysoka niezawodność w trudnych warunkach
Systemy nadciśnieniowe
Systemy nadciśnieniowe tworzą wyższe ciśnienie powietrza w klatkach schodowych i przedsionkach przeciwpożarowych niż w strefach zagrożonych pożarem. Nadciśnienie uniemożliwia przedostawanie się dymu na drogi ewakuacyjne. Stosowane są w wysokich budynkach, szpitalach, hotelach oraz w obiektach o szczególnych wymaganiach bezpieczeństwa.
Zalety:
- Wysoka odporność na nieszczelności i wiatry
- Skuteczna ochrona dróg ewakuacji
- Zgodność z normą PN-EN 12101-6
Elementy systemu oddymiania
| Element systemu | Główna funkcja | Uwagi techniczne / zalecenia |
|---|---|---|
| Klapy dymowe | Odprowadzanie gorących gazów z klatki schodowej | Zaleca się montaż dachowy, warianty ścienne są mniej skuteczne z uwagi na parcie wiatru |
| Centrala sterująca | Zarządzanie pracą systemu i uruchamianie elementów wykonawczych | Montowana w chronionej strefie technicznej z łatwym dostępem do serwisu |
| Zasilacz awaryjny | Podtrzymanie pracy systemu w razie awarii zasilania | Powinien być zgodny z normą PN-EN 12101-10 i zapewniać ciągłość pracy systemu przez co najmniej 30 minut |
| Otwory nawiewu | Doprowadzenie świeżego powietrza, utrzymanie ciśnienia | Umieszczany możliwie najniżej, uruchamiany automatycznie razem z systemem oddymiania |
| Nawiew mechaniczny | Wspomaganie przepływu powietrza w trudnych warunkach | Stosowany w budynkach wysokich lub narażonych na wiatr i zmienne warunki |
Eksploatacja i serwis
Systemy oddymiania wymagają regularnych przeglądów technicznych, zwykle co najmniej raz w roku. Podczas serwisu sprawdza się:
- Scenariusze sterowania i szczelność przepustów instalacyjnych
- Funkcjonowanie klap, wentylatorów i czujek
- Ciągłość zasilania awaryjnego
- Współdziałanie z systemem sygnalizacji pożarowej (SSP) i dźwiękowym systemem ostrzegawczym (DSO)
Analizy numeryczne CFD w projektowaniu systemów oddymiania
Projektowanie nowoczesnych systemów oddymiania coraz częściej opiera się na symulacjach CFD. Pozwalają one odwzorować przepływ powietrza i dymu w budynku oraz przewidzieć zachowanie gazów pożarowych w różnych scenariuszach.
Dzięki CFD można:
- określić kierunek i prędkość przepływu dymu w drogach ewakuacyjnych,
- zweryfikować skuteczność działania klap, wentylatorów i otworów nawiewnych,
- ocenić widoczność, temperaturę i toksyczność powietrza w strefach ewakuacyjnych,
- zoptymalizować sterowanie systemem oddymiania w scenariuszach pożarowych,
- uwzględnić współpracę z innymi systemami SSP i DSO.
Analizy CFD pozwalają na precyzyjny dobór lokalizacji urządzeń i zapewniają bezpieczeństwo użytkowników jeszcze przed rozpoczęciem budowy lub modernizacji obiektu.
Najważniejsze wnioski dotyczące oddymiania klatek schodowych
Oddymianie klatek schodowych i dróg ewakuacyjnych ma kluczowe znaczenie dla bezpieczeństwa użytkowników budynków wielokondygnacyjnych. Odpowiednio dobrany i zaprojektowany system umożliwia sprawną ewakuację, ogranicza zadymienie oraz wspiera działania ratownicze. Skuteczność oddymiania zależy zarówno od właściwego doboru technologii, jak i regularnej eksploatacji oraz przeglądów technicznych.
